TRAINING ATM DIEBOLD OPTEVA 522 & 510






UPPER COMPARTMENT





LOWER COMPARTMENT








qSUPERVISOR MODE
ØTekan Tombol Supervisor
PRINT COUNTER 3 KALI
ØTekan menu Supply
ØTekan menu       more sehingga muncul menu seperti disamping
ØTekan menu Clear bills from escrow

Dispenser akan inisialisasi

ØTekan      sampai menu Counters muncul
ØTekan menu Counters
ØTekan menu Print All

Menu ini digunakan untuk print counter/ billcount

ØTekan menu Receipt Printer
REPLENISH
ØTekan menu Load Unload Supplies
ØTekan menu Dispenser

ØTekan menu Exchange Cassette

Akan muncul menu seperti disamping

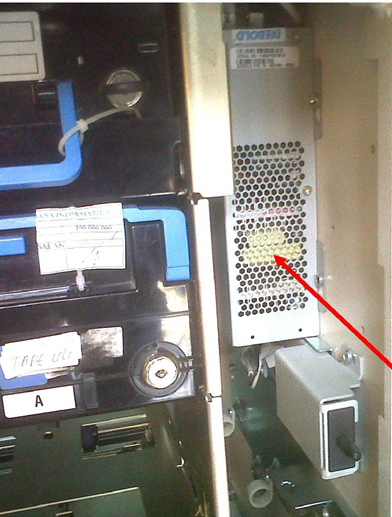

ØBuka pintu Brankas bawah
Ø
ØAmbil uang reject
Ø
ØGanti catridge yang lama dengan catridge yang baru
Ø
ØTekan tanda

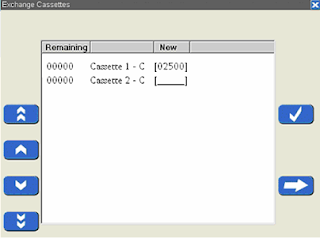

ØTekan menu Exchange Cassette
Ø
ØTekan down untuk menempatkan krusor pada baris pertama (Cassette 1)
ØInput jumlah lembar cassette 1
ØInput jumlah lembar cassette 1
ØTurunkan krusor dan kemudian pilih cassette 2
ØInput Jumlah lembar cassette 2

ØTekan



ØTekan menu Done
ØTekan menu OK
ØAkan muncul menu seperti ini
ØTekan menu Empty Divert Cassette
ØTekan menu OK
ØTekan menu Done dan akan kembali ke menu utama

Test Dispense

ØPada menu utama tekan menu Supply kemudian tekan      hingga tampilan menu disamping
Ø
ØKemudian tekan menu Dispense test

Akan terlihat menu seperti ini

Keterangan :

A denominasi 10.000

B denominasi 20.000

C denominasi 50.000

D denominasi 100.000

Pass = Catridge & dispenser baik

Fail    = Catridge terpasang tetapi rusak (periksa kondisi box & Dispenser)

Low   = Catridge terpasang tapi uang hampir  habis

No Cassette = catridge tidak terpasang

Not Availabale = picker module tidak terpasang

Not tested = Catridge tidak  tested ( periksan  kondisi catridge, bila perlu lakukan ATM self test

Reject / Divert Cassette Full/ high

ØTekan menu OK
PRINT COUNTER 3 KALI
COPY EJ
ØMasuk menu Supply seperti gambar disamping
ØTekan tanda more
ØTekan menu Electronic data capture
ØTekan menu Replenish supply
ØTekan OK
ØTekan Manage Archive
ØCari tanggal periode EJ yang akan di copy
ØTekan menu Copy Archive
ØTekan menu OK
ØTunggu lampu cd drive/ flashdisk mati




Keluar Menu Supervisor
ØTekan  menu OK
Ø
ØTekan menu Tool
Ø
ØTekan menu Send att msg
Ø
ØExit Maintenance
